ДОЖДЕВАЛЬНЫЕ МАШИНЫ БАРАБАННОГО ТИПА.

Дата публикации: 09.08.2023

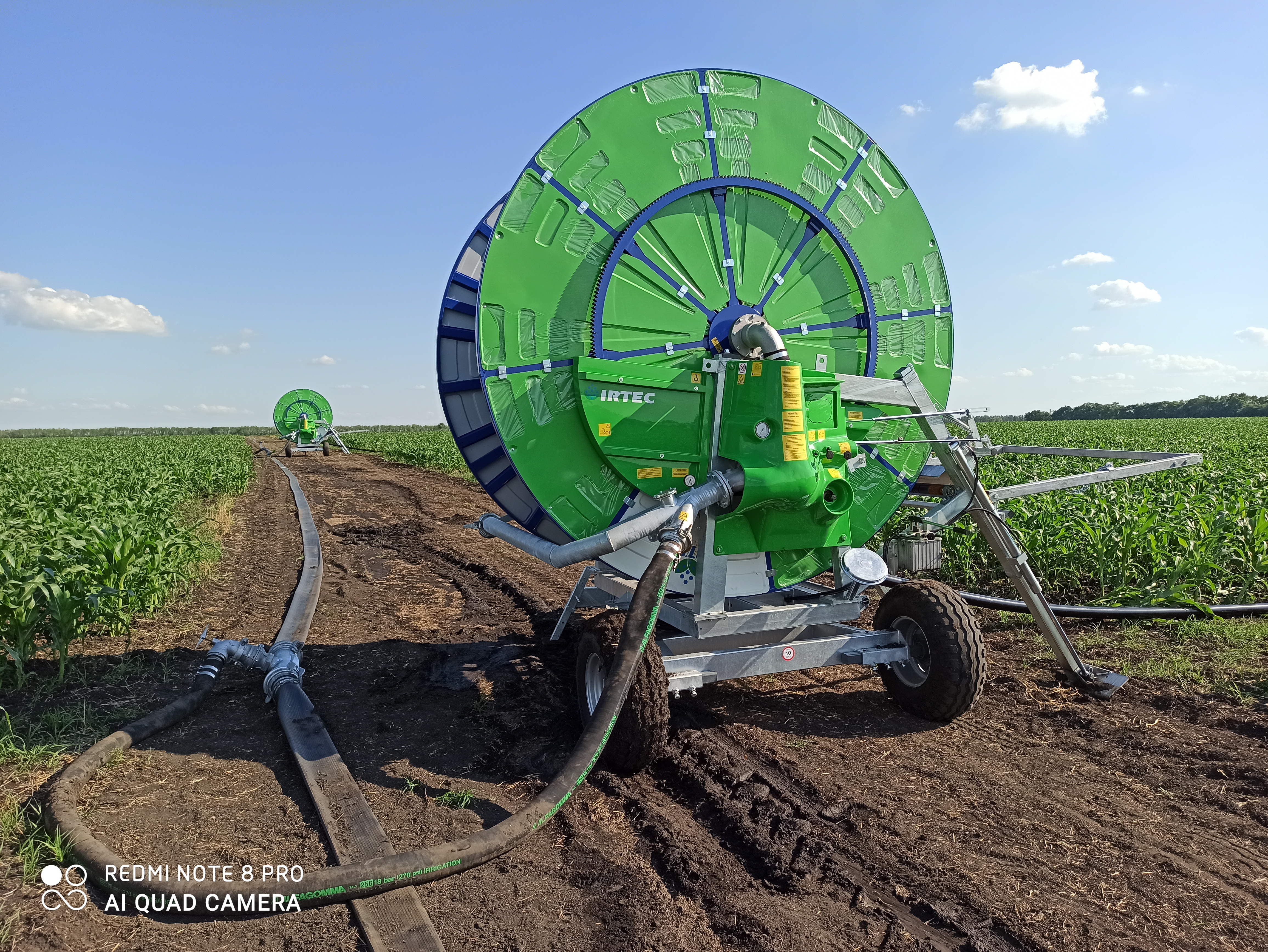

Дождевальная машина барабанного типа – это машина высокого давления, предназначена для полива небольших полей или полей неправильной формы. Она может также использоваться на неровных полях с перепадами высот. В среднем за сезон одна машина может полить поле размером примерно 30-40 га потому, что за 1 рабочий день она поливает около 3-4 га. Машина работает как с пушкой (спринклером), так и консолью низкого давления.

Машина барабанного типа считается машиной высокого давления потому, что часть энергии воды, подаваемой на машину, используется для сматывания шланга машины, а часть воды через байпас (перепускную линию) напрямую используется для полива. Для работы такой машины необходимо создать давление на входе в нее с помощью насоса от 4 до 8 бар.

Сматывание шланга машины происходит за счет турбины, которая закреплена на одном валу с редуктором. (См. рис).



А - Редуктор с автоматическим тормозом, в масляной ванне и с 3-4-6 скоростями, выполнен из отборных высококачественных сплавов металлов.

В - В основе работы машины лежит вращательно-поступательное движение, производимое посредством зубчато-реечной передачи, детали которой обработаны методом закаливания в целях обеспечения долгих лет работы механизма.

С - Турбина, выполненная из особого сплава алюминия, со встроенной обводной трубой «байпасом» и регулятором скорости предназначена для обеспечения максимальной производительности при минимальных потерях давления. Для этого она закреплена на одном валу с редуктором.

D – Прочная и надежная конструкция рамы и барабана. Сварные работы производятся исключительно роботами, что полностью исключает брак из-за человеческого фактора. Рама оцинкована в стандартной комплектации, барабан может быть оцинкован дополнительно при заказе на заводе – опция. Барабан в стандартной комплектации окрашен специальной долговечной краской, в составе которой имеются эпоксидные смолы, и после окрашивания закален в печи.

E – Барабан установлен на мощных креплениях с подшипниками внутри, обеспечивающими долгую и надежную работу на протяжении всего срока службы. Требуется смазка.

F – Шланг (полиэтиленовая труба) выполнен из полиэтилена высокой плотности. Он всегда держит круглую форму, не растягивается под влиянием солнечных лучей, не распадается на гранулы под воздействием ультрафиолета.

А - Редуктор с автоматическим тормозом, в масляной ванне и с 3-4-6 скоростями, выполнен из отборных высококачественных сплавов металлов.

В - В основе работы машины лежит вращательно-поступательное движение, производимое посредством зубчато-реечной передачи, детали которой обработаны методом закаливания в целях обеспечения долгих лет работы механизма.

С - Турбина, выполненная из особого сплава алюминия, со встроенной обводной трубой «байпасом» и регулятором скорости предназначена для обеспечения максимальной производительности при минимальных потерях давления. Для этого она закреплена на одном валу с редуктором.

D – Прочная и надежная конструкция рамы и барабана. Сварные работы производятся исключительно роботами, что полностью исключает брак из-за человеческого фактора. Рама оцинкована в стандартной комплектации, барабан может быть оцинкован дополнительно при заказе на заводе – опция. Барабан в стандартной комплектации окрашен специальной долговечной краской, в составе которой имеются эпоксидные смолы, и после окрашивания закален в печи.

E – Барабан установлен на мощных креплениях с подшипниками внутри, обеспечивающими долгую и надежную работу на протяжении всего срока службы. Требуется смазка.

F – Шланг (полиэтиленовая труба) выполнен из полиэтилена высокой плотности. Он всегда держит круглую форму, не растягивается под влиянием солнечных лучей, не распадается на гранулы под воздействием ультрафиолета.

КЛАССИЧЕСКАЯ СХЕМА ПОЛИВА С ПОМОЩЬЮ ПУШКИ (СПРИНКЛЕРА).

A :Ширина захвата пушки

B :Длина шланга катушки или длина орошаемого участка

1 : Уровень перепада высоты между водоемом и насосом

2 : Насосная станция

3-4-5 : гидранты на подающей магистрали

6 : Машина, осуществляющая полив

7 : Пушка (Спринклер)

КЛАССИЧЕСКАЯ СХЕМА РАБОТЫ С КОНСОЛЬЮ НИЗКОГО ДАВЛЕНИЯ

A :Ширина захвата консоли

B :Длина шланга катушки или длина орошаемого участка

1 : Уровень перепада высоты между водоемом и насосом

2 : Насосная станция

3-4-5 : гидранты на подающей магистрали

6 : Машина, осуществляющая полив

7 : Консоль низкого давления



Машины барабанного типа можно использовать для внесения жидкого навоза (при беспривязном содержании коров) на поля без дополнительного переоборудования.

1. Выход навоза из коровника; 2. Сепарация навоза; 3. Лагуна для хранения жидкого навоза; 4. Подача навозной жижи из лагуны на барабанную машину при помощи насоса от ВОМ трактора; 5. Подача навозной жижи на барабанную машину при помощи дизельной насосной станции; 6. Барабанная машина выливает навозную жижу на поле с помощью консоли низкого давления; 7. Барабанная машина выливает навозную жижу на поле при помощи сдвоенной пушки (спринклера); 8. Дизельная насосная станция забирает чистую воду из канала и подает на барабанную машину; 9. Барабанная машина поливает чистой водой поле при помощи спринклера (пушки).

МОДЕЛИ ДОЖДЕВАЛЬНЫХ МАШИН IRTEC

Технические характеристики:

ДОЖДЕВАЛЬНАЯ МАШИНА СЕРИИ «ФБТ»

- Конструкция фиксированная (без поворотного механизма)

- Турбина с обводной трубой (байпасом)

 - Односкоростной редуктор

- Вал, направляющий трубу

- В.О.М

Технические характеристики:

ДОЖДЕВАЛЬНАЯ МАШИНА СЕРИИ «ФБТ»

- Конструкция фиксированная (без поворотного механизма)

- Турбина с обводной трубой (байпасом) и регулятором скорости

 - Односкоростной редуктор

- Вал, направляющий трубу

- В.О.М.

- Автоматическое поднятие тележки

Технические характеристики:

ОПЦИЯ ПОВОРОТА КАТУШКИ) СЕРИИ «ДжиБТ»

- Односкоростной редуктор

- Турбина с обводной трубой (байпасом)

- В.О.М.

 - Рама и опорная конструкция катушки горячего цинкования

 - Автоматическое поднятие тележки

Технические характеристики:

ДОЖДЕВАЛЬНАЯ МАШИНА С ПОВОРОТНЫМ МЕХАНИЗМОМ (ОПЦИЯ ПОВОРОТА КАТУШКИ) СЕРИИ “0”

 - Односкоростной редуктор

- Турбина c обводной трубой (байпасом)

- Электронный регулятор скорости «Изи Рейн» (“Easy Rain”)

 - В.О.М.

 - Рама и опорная конструкция катушки горячего цинкования

Технические характеристики:

ДОЖДЕВАЛЬНАЯ МАШИНА С ПОВОРОТНЫМ МЕХАНИЗМОМ (ОПЦИЯ ПОВОРОТА КАТУШКИ) СЕРИИ «Джи» (“G”)

- 3х-скоростной редуктор

 - Турбина cо встроенной обводной трубой (байпасом)

- В.О.М.

- Рама и опорная конструкция катушки горячего цинкования

- 3х-колесная тележка

- 2ной впуск воды Опции на фото не включены в стандартную комплектацию: запорный клапан / счетчик оборотов (тахометр)

Технические характеристики:

ДОЖДЕВАЛЬНАЯ МАШИНА С ПОВОРОТНЫМ МЕХАНИЗМОМ (ОПЦИЯ ПОВОРОТА КАТУШКИ) СЕРИИ «Джи» (“G”)

 - 3х-скоростной редуктор

- Турбина cо встроенной обводной трубой (байпасом)

- В.О.М.

- Рама и опорная конструкция катушки горячего цинкования

- 3х-колесная тележка

- 2ной впуск воды

- Катушка на подшипниках Опции на фото: счетчик оборотов (тахометр) / 2х-колесная тележка на широких колесах / усовершенствованные колеса машины / гидравлические: задние опорные лапы, поднятие тележки, вращение, дышло.

Технические характеристики:

ДОЖДЕВАЛЬНАЯ МАШИНА С ПОВОРОТНЫМ МЕХАНИЗМОМ (ОПЦИЯ ПОВОРОТА КАТУШКИ) СЕРИИ «Джи» (“G”)

 - 6ти-скоростной редуктор

 - Турбина cо встроенной обводной трубой (байпасом)

- В.О.М.

- Рама и опорная конструкция катушки горячего цинкования

- 3х-колесная тележка

 - 2ной впуск воды

- Катушка на подшипниках Опции на фото не включены в стандартную комплектацию: счетчик оборотов (тахометр) / усовершенствованные колеса машины / гидравлические: задние опорные лапы, поднятие тележки, вращение, дышло.



Технические характеристики:

ДОЖДЕВАЛЬНАЯ МАШИНА С ПОВОРОТНЫМ МЕХАНИЗМОМ (ОПЦИЯ ПОВОРОТА КАТУШКИ) СЕРИИ «Джи» (“G”)

- 6ти-скоростной редуктор

- Турбина со встроенной обводной трубой (байпасом)

 - В.О.М.

 - Рама и опорная конструкция катушки горячего цинкования

- 3х-колесная тележка

- 2ной впуск воды

- Катушка на подшипниках Опции на фото не включены в стандартную комплектацию: счетчик оборотов (тахометр) / 2х-колесная тележка на широких колесах + 3е колесо из железа / гидравлические: задние опорные лапы, поднятие тележки, вращение, дышло

Технические характеристики:

ДОЖДЕВАЛЬНАЯ МАШИНА С ПОВОРОТНЫМ МЕХАНИЗМОМ (ОПЦИЯ ПОВОРОТА КАТУШКИ) СЕРИИ «Джи» (“G”)

- 6ти-скоростной редуктор

 - Турбина со встроенной обводной трубой (байпасом)

- В.О.М.

 - Рама и опорная конструкция катушки горячего цинкования

 - 3х-колесная тележка

- 2ной впуск воды

 - Катушка на подшипниках Опции на фото не включены в стандартную комплектацию: компьютер ТR3 (TR3) + GSM-модем / солнечная панель / запорный клапан / машина одобрена для передвижения по дорогам Италии / 4х-колесная тележка на широких колесах + е колесо из железа / гидравлические: задние опорные лапы, поднятие тележки, вращение, дышло

Технические характеристики:

ДОЖДЕВАЛЬНАЯ МАШИНА С ПОВОРОТНЫМ МЕХАНИЗМОМ (ОПЦИЯ ПОВОРОТА КАТУШКИ) СЕРИИ «Джи» (“G”)

- 4х-скоростной редуктор

 - Турбина со встроенной обводной трубой (байпасом)

 - В.О.М.

- Рама и опорная конструкция катушки горячего цинкования

- 5х-колесная тележка

- 2ной впуск воды

 - Катушка на подшипниках Опции на фото не включены в стандартную комплектацию: компьютер «Изи Рейн» (“Easy Rain”) / солнечная панель / запорный клапан / усовершенствованные колеса машины / 4х-колесная тележка на широких колесах + 5е пневматическое колесо / гидравлические: зад

Технические характеристики:

ДОЖДЕВАЛЬНАЯ МАШИНА С ПОВОРОТНЫМ МЕХАНИЗМОМ (ОПЦИЯ ПОВОРОТА КАТУШКИ) СЕРИИ «Джи» (“G”)

- 4х-скоростной редуктор

- Турбина со встроенной обводной трубой (байпасом)

- В.О.М.

 - Рама и опорная конструкция катушки горячего цинкования

 - 5х-колесная тележка

 - 2ной впуск воды

 - Катушка на подшипниках Опции на фото не включены в стандартную комплектацию: счетчик оборотов (тахометр) / 4х-колесная тележка на широких колесах + 5е колесо из железа / ручной насос для поднятия тележки и задних опорных лап

Технические характеристики:

(ОПЦИЯ ПОВОРОТА КАТУШКИ) СЕРИИ «Джи» (“G”)

 - 4х-скоростной редуктор

- Турбина со встроенной обводной трубой (байпасом)

 - В.О.М.

- Рама и опорная конструкция катушки горячего цинкования

 - 5х-колесная тележка

 - 2ной впуск воды

 - Катушка на подшипниках

- Стабилизирующие опоры на дышле Опции на фото не включены в стандартную комплектацию: компьютер «Изи Рейн» (“Easy Rain”) / солнечная панель / запорный клапан / компрессор / машина одобрена для передвижения по дорогам Италии / 4х-колесная тележка на широких колесах + 5е колесо из железа / гидравлические: задние опорные лапы, поднятие тележки, вращение, дышло

Технические характеристики:

ДОЖДЕВАЛЬНАЯ МАШИНА С ПОВОРОТНЫМ МЕХАНИЗМОМ (ОПЦИЯ ПОВОРОТА КАТУШКИ) СЕРИИ «Джи» (“G”)

- 4х-скоростной редуктор (принцип действия - сельсин)

 - Турбина со встроенной обводной трубой (байпасом)

- В.О.М.

 - Рама и опорная конструкция катушки горячего цинкования

- 4х-колесная тележка

 - 2ной впуск воды

- Катушка на подшипниках Опции на фото не включены в стандартную комплектацию: компьютер «Изи Рейн» (“Easy Rain”) / солнечная панель / компрессор / машина одобрена для переджвижения по дорогам Италии / тележка со смещенным центром / поднятие спринклера (поливальной пушки) для полива кукурузы / гидравлические: задние опорные лапы, поднятие тележки, вращение, дышло

Технические характеристики:

ДОЖДЕВАЛЬНАЯ МАШИНА С ПОВОРОТНЫМ МЕХАНИЗМОМ (ОПЦИЯ ПОВОРОТА КАТУШКИ) C 4х-КОЛЕСНЫМ ШАССИ И БАЛАНСИРОМ СЕРИИ «Джи4» (“G4”)

 - Электронный регулятор скорости «Изи Рейн» (“Easy Rain”)

- 4х-скоростной редуктор (принцип действия - сельсин)

- Турбина со встроенной обводной трубой (байпасом)

- Смотка полиэтиленовой трубы при помощи двойной цепи

- Рама и опорная конструкция катушки горячего цинкования

- 5ти-колесная тележка со смещенным центром

- 2ной впуск воды

- Катушка на подшипниках Опции на фото не включены в стандартную комплектацию: запорный клапан / солнечная панель / усовершенствованные колеса машины

Технические характеристики:

ДОЖДЕВАЛЬНАЯ МАШИНА С ПОВОРОТОМ НА 360° С ГИДРАВЛИЧЕСКИМИ УСТАНОВОЧНЫМИ ПРИСПОСОБЛЕНИЯМИ

 - 4х-скоростной редуктор

- Турбина со встроенной обводной трубой (байпасом)

- Рама и опорная конструкция катушки горячего цинкования

- 4х-колесная тележка

- 2ной впуск воды

- Катушка на подшипниках Опции на фото не включены в стандартную комплектацию: компьютер «Изи Рейн» (“Easy Rain”) / солнечная панель / усовершенствованные колеса машины

Технические характеристики:

ДОЖДЕВАЛЬНАЯ МАШИНА С ПОВОРОТОМ НА 360° С ГИДРАВЛИЧЕСКИМИ УСТАНОВОЧНЫМИ ПРИСПОСОБЛЕНИЯМИ

 - 4х-скоростной редуктор

- Турбина со встроенной обводной трубой (байпасом)

- Рама и опорная конструкция катушки горячего цинкования

- 4х-колесная тележка

- 2ной впуск воды

 - Катушка на подшипниках Опции на фото не включены в стандартную комплектацию: компьютер «ТР3» (“TR3”) + GSM-модем / солнечная панель / усовершенствованные колеса машины

Технические характеристики:

ДОЖДЕВАЛЬНАЯ МАШИНА С ПОВОРОТОМ НА 360° С ГИДРАВЛИЧЕСКИМИ УСТАНОВОЧНЫМИ ПРИСПОСОБЛЕНИЯМИ

 - 4х-скоростной редуктор

- Турбина со встроенной обводной трубой (байпасом)

- Рама и опорная конструкция катушки горячего цинкования

 - 4х-колесная тележка

- 2ной впуск воды

- Катушка на подшипниках Опции на фото не включены в стандартную комплектацию: компьютер «ТР3» (“TR3”) + GSM-модем / солнечная панель / запорный клапан / машина одобрена для передвижения по дорогам Италии / компрессор / тележка с 2мя колесами из железа + 2 широкими колесами

Технические характеристики:

ДОЖДЕВАЛЬНАЯ МАШИНА С ПОВОРОТОМ НА 360° С ГИДРАВЛИЧЕСКИМИ УСТАНОВОЧНЫМИ ПРИСПОСОБЛЕНИЯМИ

 - 4х-скоростной редуктор (принцип действия - сельсин)

 - Турбина со встроенной обводной трубой (байпасом)

 - Рама и опорная конструкция катушки горячего цинкования

- 4х-колесная тележка

- 2ной впуск воды

- Катушка на подшипниках Опции на фото не включены в стандартную комплектацию: компьютер «Изи Рейн» (“Easy Rain”) / солнечная панель / запорный клапан / машина одобрена для передвижения по дорогам Италии / компрессор / тележка с 2мя колесами из железа + 2 широкими колесами / опорные лапы регулирования высоты тележки / поднятие спринклера (поливальной пушки) для полива кукурузы / работа гидравлики от дизельного двигателя

Технические характеристики:

ДОЖДЕВАЛЬНАЯ МАШИНА С ПОВОРОТОМ НА 360° С ГИДРАВЛИЧЕСКИМИ УСТАНОВОЧНЫМИ ПРИСПОСОБЛЕНИЯМИ

- 4х-скоростной редуктор (принцип действия - сельсин)

 - Турбина c двойной обводной трубой (байпасом)

- Рама и опорная конструкция катушки горячего цинкования

- Смотка полиэтиленовой трубы при помощи двойной цепи

- 4х-колесное шасси + балансир

- Электронный регулятор скорости «Изи Рейн» (“Easy Rain”)

 - 4х-колесная тележка

 - 2ной впуск воды

- Катушка на подшипниках Опции на фото не включены в стандартную комплектацию: запорный клапан / машина одобрена для передвижения по дорогам Италии / 2й впуск для жижи

Технические характеристики:

ДОЖДЕВАЛЬНАЯ МАШИНА С ПОВОРОТОМ НА 360° С ГИДРАВЛИЧЕСКИМИ УСТАНОВОЧНЫМИ ПРИСПОСОБЛЕНИЯМИ

 - 4х-скоростной редуктор (принцип действия - сельсин)

- Турбина c двойной обводной трубой (байпасом)

- Смотка полиэтиленовой трубы при помощи двойной цепи

- 4х-колесное шасси + балансир

 - Электронный регулятор скорости «Изи Рейн» (“Easy Rain”)

- 4х-колесная тележка

- 2ной впуск воды

 - Катушка на подшипниках Опции на фото не включены в стандартную комплектацию: запорный клапан / машина одобрена для передвижения по дорогам Италии / тележка с 4мя колесами из железа

Технические характеристики:

ДОЖДЕВАЛЬНАЯ МАШИНА С ПОВОРОТНЫМ МЕХАНИЗМОМ (ОПЦИЯ ПОВОРОТА КАТУШКИ)

- 4х-скоростной редуктор

- Турбина cо встроенной обводной трубой (байпасом)

 - В.О.М.

- Рама и опорная конструкция катушки горячего цинкования

 - Насосная станция, встроенная в конструкцию машины Опции на фото не включены в стандартную комплектацию: компьютер «Изи Рейн» (“Easy Rain”) / тележка со смещенным центром / гидравлические: задние опорные лапы, поднятие тележки, вращение, дышло

Технические характеристики:

ДОЖДЕВАЛЬНАЯ МАШИНА С ПОВОРОТОМ НА 360° С ГИДРАВЛИЧЕСКИМИ УСТАНОВОЧНЫМИ ПРИСПОСОБЛЕНИЯМИ

 - 4х-скоростной редуктор (принцип действия - сельсин)

 - Рама и опорная конструкция катушки оцинкованы методом горячего цинкования

 - Насосная станция, встроенная в конструкцию машины Опции на фото не включены в стандартную комплектацию: компьютер «Изи Рейн» (“Easy Rain”) / машина одобрена для передвижения по дорогам Италии / компрессор / оцинкованная катушка / набор комплектующих к насосной станции

Технические характеристики:

ДОЖДЕВАЛЬНАЯ МАШИНА С ПОВОРОТОМ НА 360° С ГИДРАВЛИЧЕСКИМИ УСТАНОВОЧНЫМИ ПРИСПОСОБЛЕНИЯМИ

- 4х-скоростной редуктор (принцип действия - сельсин)

- Рама и опорная конструкция катушки горячего цинкования

 - Смотка полиэтиленовой трубы при помощи двойной цепи

- 4х-колесное шасси + балансир

 - Электронный регулятор скорости «Изи Рейн» (“Easy Rain”) - Насосная станция, встроенная в конструкцию машины Опции на фото не включены в стандартную комплектацию: машина одобрена для передвижения по дорогам Италии / компрессор / тележка с 2мя колесами из железа + 2 широкими колесами / поднятие спринклера (поливальной пушки) для полива кукурузы / набор комплектующих к насосной станции

Технические характеристики:

ДОЖДЕВАЛЬНАЯ МАШИНА С ПОВОРОТОМ НА 360° С ГИДРАВЛИЧЕСКИМИ УСТАНОВОЧНЫМИ ПРИСПОСОБЛЕНИЯМИ

 - 4х-скоростной редуктор (принцип действия - сельсин)

 - Смотка полиэтиленовой трубы при помощи двойной цепи

- 4х-колесное шасси + балансир

 - Электронный регулятор скорости «Изи Рейн» (“Easy Rain”)

- Рама и опорная конструкция катушки горячего цинкования

 - Насосная станция, встроенная в конструкцию машины Опции на фото не включены в стандартную комплектацию: компьютер «ТР3» (“ TR3”) / машина одобрена для передвижения по дорогам Италии / компрессор / тележка с 4мя широкими колесами / опорные лапы регулирования высоты тележки / набор комплектующих к насосной станции

Технические характеристики:

ДОЖДЕВАЛЬНАЯ МАШИНА БЕЗ ПОВОРОТНОЙ ОПЦИИ

- 4х-скоростной редуктор (принцип действия - сельсин)

- Смотка полиэтиленовой трубы при помощи двойной цепи

- 4х-колесное шасси + балансир

- Электронный регулятор скорости «Изи Рейн» (“Easy Rain”) + солнечная панель

 - Устройство задней размотки трубы Опции на фото не включены в стандартную комплектацию: запорный клапан / компрессор



При возникновении вопросов обязательно обращайтесь, постараемся рассказать о машинах все более подробно.
